مخرطة دقيقة لمكونات توربينات الرياح
تتميز أجزاء توربينات الرياح بقطرها الكبير ووزنها الثقيل وبنيتها الحلقية أو القرصية الواضحة. وقد تواجه عمليات الخراطة الأفقية التقليدية صعوبات أكبر في التثبيت والدعم وتحديد المواقع المتعددة. بالنسبة لهذه القطع، فإنمخرطة دقيقةيمكن استخدام طاولة عمل عمودية كبيرة لحمل قطعة العمل وإكمال عمليات التشغيل الرئيسية مثل الدوائر الخارجية والثقوب الداخلية والوجوه النهائية حول نفس مركز الدوران.
بالنسبة لأجزاء طاقة الرياح التي تتطلب ثقوبًا محيطية أو أخاديد أو طحنًا ثانويًا، إذا كانت المعدات مزودة بوظائف مثل المحور C والأدوات الكهربائية، فيمكن تقليل نقل قطعة العمل وإعادة تثبيتها بشكل أكبر.
لماذا تُعدّ أجزاء طاقة الرياح مناسبة للدوران الرأسي؟
بعض المكونات الرئيسية في معدات طاقة الرياح، مثل حلقات التحميل الكبيرة، والشفاه، وأجزاء المحور، وبعض الأغلفة والوصلات، ستكون لها خصائص القطر الكبير، والحمل الثقيل، والحجم المحوري القصير.
عند اختيار مركز دوران رأسي، لا ينبغي أن تنظر فقط إلى أقصى قطر دوران، ولكن يجب عليك أيضًا مراعاة ما يلي:
• أقصى قطر وارتفاع لقطعة العمل
وزن قطعة العمل
قطر طاولة العمل وقدرة التحمل
• نطاق حركة ووصول حامل الأدوات/البرج
• قوة القطع أثناء التشغيل الخشن
• هل يتم قطع قطعة العمل بشكل متقطع؟
• ما هي عمليات الخراطة أو التشغيل المركب التي يجب إكمالها في النهاية؟
تحدد هذه العوامل مجتمعة ما إذا كان بإمكان المعدات إكمال مهام الإنتاج الفعلية بثبات.
لماذا نولي اهتمامًا لعملية التثبيت لمرة واحدة في معالجة أجزاء طاقة الرياح الكبيرة؟
تُصنّع أجزاء حلقات ومحامل توربينات الرياح واسعة النطاق عادةً بأحجام كبيرة. ولا يؤدي إعادة رفعها وتحديد موضعها إلى زيادة وقت المساعدة فحسب، بل قد يزيد أيضًا من خطر الخطأ الناتج عن تحويل القياسات المرجعية.

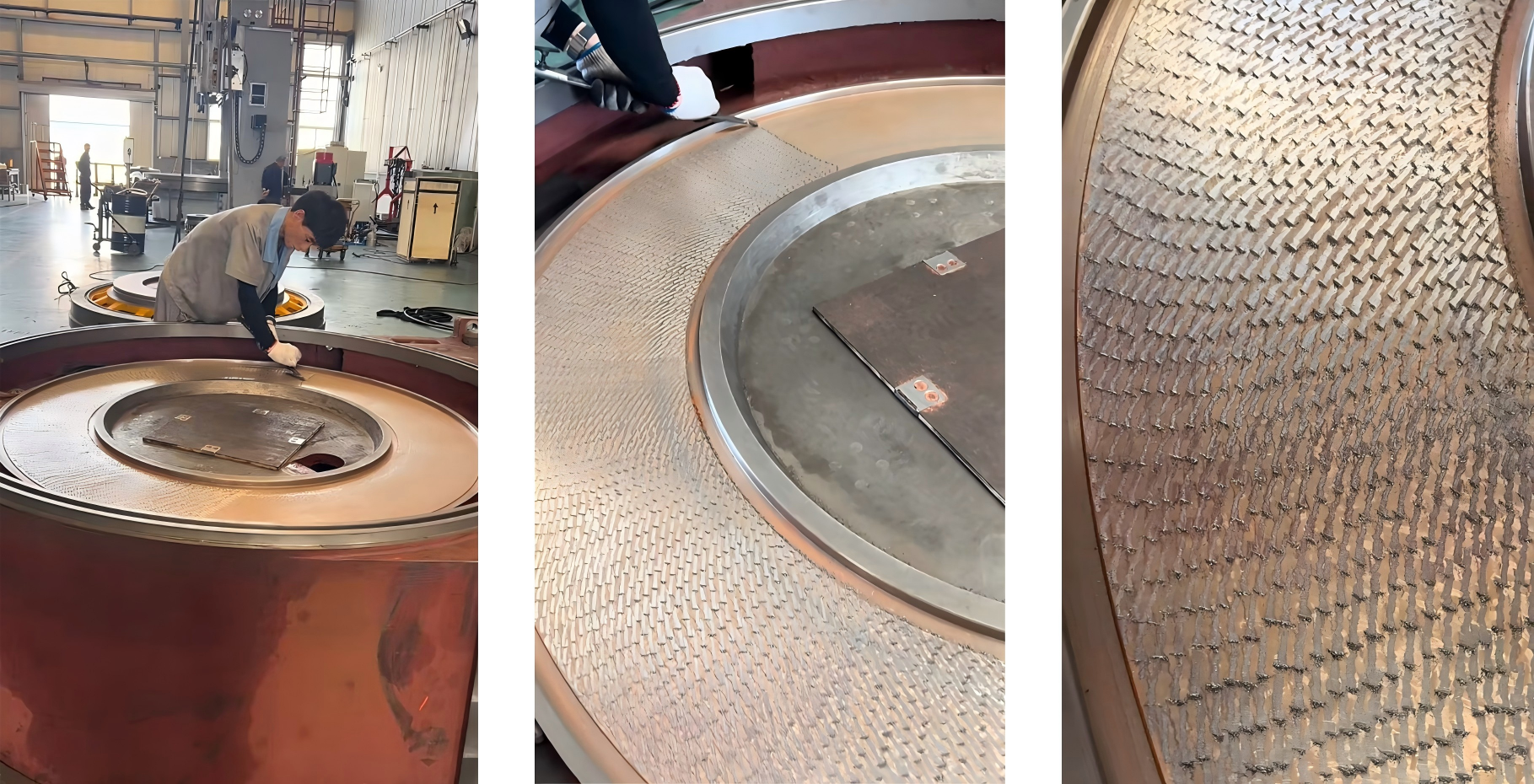

تعتمد طريقة عمل الخراطة العمودية على تثبيت قطعة العمل أفقيًا على منضدة عمل دوارة. بالنسبة لقطع العمل الكبيرة من الأقراص والحلقات، يمكن لمنصة العمل أن تحمل وزن قطعة العمل مباشرةً، مما يوفر طريقة تثبيت مناسبة لمعالجة الأجزاء الكبيرة. (داليان واجي)مخرطة دقيقةتعتمد هيكلًا مزدوج الأعمدة، ومنضدة عمل رأسية كبيرة، وهيكل حامل أدوات من نوع RAM، وهو مناسب للحلقات الكبيرة، وأجزاء المحامل، وأجزاء طاقة الرياح، وما إلى ذلك.
لذلك، في عملية شراء أجزاء طاقة الرياح، هل يمكن إعطاء الأولوية للحكم على ما إذا كان من الممكن وضع معيار معالجة موحد للأسطح الرئيسية التي تحتاج إلى معالجة في عملية تجميع واحدة؟
إذا كانت الإجابة بنعم، فسيكون حل التصنيع العمودي أكثر جدارة بمزيد من التقييم.
متى يكون ضبط المحور C مفيداً؟
ليس بالضرورة أن تستخدم جميع مكونات طاقة الرياح أعمدة من النوع C. إذا كانت قطعة العمل تؤدي بشكل أساسي الوظيفة التالية:
· دوران خارجي
حفر الثقوب الداخلية
وجهاً لوجه
· معالجة الخطوات
معالجة الأخاديد الحلقية
· تشكيل المخروط
يمكن لتكوينات الخراطة العمودية القياسية CNC تلبية احتياجات التشغيل الرئيسية.
ومع ذلك، إذا كانت هناك حاجة لوضع الجزء في الاتجاه المحيطي بعد الدوران، مثل تشكيل الثقوب أو الأخاديد أو غيرها من الميزات بزاوية معينة، فسيكون المحور C أكثر ملاءمة.
يسمح المحور C بوضع طاولة العمل بشكل محيطي وفقًا لزاوية محددة، مما يتيح إجراء عمليات الخراطة وبعض عمليات التشغيل اللاحقة على نفس نقطة التثبيت. داليان واجيمخرطة دقيقةيحدد ما إذا كانت هناك حاجة إلى محور C إضافي أو أداة كهربائية أو وظيفة قياس بناءً على رسومات قطعة العمل ومتطلبات التشغيل الآلي.
داليان واجيمخرطة دقيقةيمكن استخدامه كمرجع للاختيار.
تعتمد سلسلة معداتنا على هيكل ذي عمودين، وعارضة متقاطعة، ومنضدة عمل رأسية كبيرة، وحامل أدوات من نوع RAM. صُممت هذه المنتجات لتوفير ثبات أثناء خراطة القطع الكبيرة.
ويمكن تطبيقها في التصنيع مثل إنشاء الحلقات الكبيرة، وقطع التروس الخام، والمحامل، وأجزاء طاقة الرياح، وقطع الصمامات، وأجزاء المولدات الهيدروليكية، ورؤوس أوعية الضغط.
ينبغي على مشتري التوربينات لمزارع طواحين الهواء أن يذهبوا إلى أبعد من ذلك، وألا يكتفوا باتخاذ قرار الشراء من خلال النماذج فقط، بل عليهم التحقق من المعايير التالية وفقًا لقطعة العمل الفعلية قبل الشراء:
| معايير الاختيار | تأكيد هام عند شراء قطع غيار طاقة الرياح |
| أقصى قطر دوران | ما إذا كان حجم المنتج الخام والنهائي مشمولاً |
| قطر الطاولة | هل هو مناسب لتثبيت وتحديد موضع قطعة العمل؟ |
| وزن قطعة العمل | ما إذا كان يفي بالوزن الفعلي للورقة الفارغة |
| ارتفاع قطعة العمل | هل ضربات الأداة ومكبس الذاكرة كافية؟ |
| قوة القطع | ما إذا كانت متطلبات الحمل مستوفاة أثناء التشغيل الخشن |
| طريقة التشغيل الآلي | لا تزال عملية الخراطة البسيطة تتطلب تشغيلًا مركبًا |
| متطلبات المحور C | سواء كان ذلك يتعلق بتحديد المواقع المحيطية، أو معالجة الثقوب/الأخدود، وما إلى ذلك. |
| طريقة التثبيت | ما إذا كان من الممكن تقليل عمليات الرفع وإعادة المحاذاة الثانوية |
على سبيل المثال، عند أخذ بعض نماذج سلسلة D الخاصة بنا، يتراوح قطر الدوران الأقصى بين 2500 و 4000 مم، ويصل وزن قطعة العمل الأقصى إلى 12-32 طنًا حسب النموذج؛ ولا يزال يتعين تأكيد النموذج المحدد بناءً على حجم قطعة العمل الفعلية ووزنها ومتطلبات المعالجة.
عند شراء معدات معالجة قطع غيار طاقة الرياح، ما هي الخطوة الأولى الموصى بها؟
بصفتنا شركة مصنعة تتمتع بخبرة تزيد عن 20 عامًا في إنتاج أدوات الآلات، نوصي المشترين بتقديم معلومات كاملة عن قطعة العمل:
• أقصى/أدنى قطر لقطعة العمل
· ارتفاع
· وزن
· مواد
· بدل فارغ
معالجة الرسومات
· الناتج السنوي
متطلبات الدقة
ينبغي على داليان واجي أن تأخذ هذه المعلومات في الاعتبار لتحديد أي طاولة عمل، ونطاق تشغيل، وحامل أدوات يتحرك، وما إذا كان هناك حاجة إلى المحور C الإضافي، أو الأدوات الكهربائية، أو وظيفة القياس.
